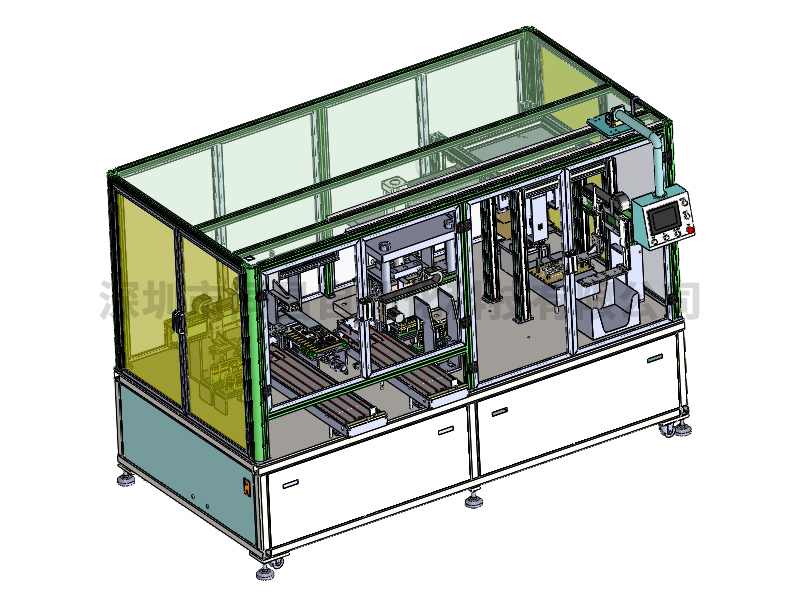

設備介紹

全自動拗片機主要用于沖壓或蝕刻后的引線框大片進行邊料清除。片料通過機械手從上料位置取出來，轉送到拗片工位，片料清除后，由取料機械手取出，自動堆疊出料，完成整個生產動作。該機主要特點是結構簡單，運行穩定，效率高，操作維護便捷。

主要技術參數：

1. 設備效率：3-4大片。

2．適用于引線框片料產品規格。

總長度D:300～330mm,寬度B:170～258mm,總寬W≤B+12 mm,空白位置C≥5mm,小片尺寸F:25～60mm；片厚：0.1mm～0.3mm；

3. 設備要求進出料對產品外觀無損傷。

4. 設備控制系統采用PLC控制。

5. 環境要求:

環境溫度：20℃～40℃

相對濕度：20-60%

6電源：?jiǎn)蜗?20V，50HZ, 電壓波動范圍：±10%； 功率： 5 KW。

7. 設備運行指標:

產品合格率：99%。

設備故障率：≤5%。

8. 外觀參考尺寸：約3200mm(L)*約1650mm(W)* 約2100mm(H)。
